CJX2K系列交流接触器

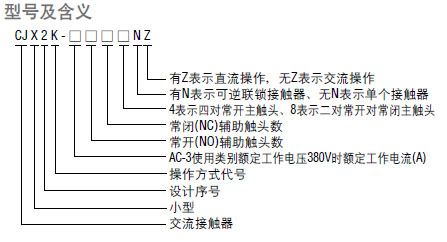

用途：
CJX2K系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz额定 电压至660V及以下，直流额定电压至220V及以下的电路中，在AC-3使用类别 工作电压380V时的额定工作电流至12A的电路中，供远距离接通和分路电路之用，并可与相应规格的热继电器或电子保护器组合成电磁式或机电一体化 的电动机起动器。
本接触器和LC1-K、LP1-K、LC2-K、LP2-K、CJX4-K具有相同功能相应规 格可等同互换使用。
工作条件和安装条件：
周围空气温度为:-5℃~+40℃，24小时内其平均值不超过+35℃；海拔:不超过2000m;大气条件:在+40℃时大气相对温度不超过50%，在较低温度下可以有较高 的相对温度，最湿月的平均最低温度不超过+25℃，该月的月平均最大相 对湿度不超过90%c，并考虑因温度变化发生在产品上凝露；污染等级:3级；安装类别:Ⅲ类；安装条件:安装面与垂直面倾斜度小于±5°；冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。结构特点：
产品全塑卡扣装配结构。充分利用塑料本身固有弹性，不需要螺钉及专用 工具拆装省工、省时、省料。产品为横拍式运动结构，动作特性可靠、机构灵活、产品设计紧凑，可防 止外界杂物及灰尘落入产品。活动部位接线端有罩盖人手不能触及带电部 位，确保使用安全，符合有关电器安全标准。产品外形尺寸小巧，安装方 式有螺钉紧固卡扣式安装有35毫米宽的标准导轨上具有拆卸迅速方便的特点。产品触头均为桥式双断点结构。触头采用银基合金材料制成，接触电性能优越、触头耐磨损、寿命长、灭弧室为封闭型采用阻燃材料制成能阻挡电弧向外喷溅，保证人身及相邻电器安全。产品的磁系统为E字铁芯工作可靠、损耗小、噪音低。具有很高的机械强度，线圈接线端A1、A2电压规格表示清晰醒目、接线方便。模数化、积木式结构辅助触头根据需要灵活拼装使用。
技术参数：
接触器的主要技术性能指标见表1、表2；接触器线圈电压为交流24V、36V、48V、110V、220V、380V、直流12V、24V、48V、110V、220V；注:特殊电压规格可以同本公司 协商定做。动作特性:交流吸合电压，85-110%Us，释放电压:20-75%Us；m-A~E8s-110%Us,释放电压:10-75%Us。|
参数 型号 |
CJX2-06K |
CJX2-09K |
CJX2-012K |
|||
|
额定工作电压(A) |
|
660(690） |
|
|||
|
额定工作电流(A) |
380V |
AC-3 |
6 |
9 |
12 |
|
|
AC-4 |
2.6 |
3.5 |
5 |
|||
|
约定发热电流(A) |
20 |
20 |
20 |
|||
|
接通最大电流(A) |
380V |
60 |
90 |
120 |
||
|
660V |
72 |
108 |
144 |
|||
|
断开最大电流(A) |
380V |
48 |
72 |
96 |
||
|
660V |
60 |
90 |
120 |
|||
|
可控三相鼠笼电动机功率AC3(KW) |
220V |
1.5 |
2.2 |
3 |
||
|
380V |
2.2 |
4 |
5.5 |
|||
|
660V |
3 |
5.5 |
7.5 |
|||
|
操作频率 次/h |
电寿命 |
AC-3 |
1200 |
|||
|
AC-4 |
300 |
|||||
|
电寿命万次 |
AC-3 |
100 |
||||
|
AC-4 |
20 |
|||||
|
机械寿命 |
万次 |
100 |
||||
|
交流线圈电耗(W) |
2 |
|||||
|
直流线圈电耗(W) |
4 |
|||||
|
联接导线截面(mm2) |
1.5 |
|||||
|
配用熔断器型号 |
NTOO-16 |
|||||
|
符合标准 |
IEC60947-4、GB-14048.4 |
|||||
接触器的辅助触头及辅助触头组
|
使用类别 |
额定工作电压(V) |
额定工作电流(A) |
控制容量 |
约定发热电流(A) |
寿命 |
|
|
接通 |
分断 |
|||||
|
AC-15 |
380 |
0.95 |
3600VA |
360VA |
10 |
同主触头 |
|
DC-13 |
220 |
0.15 |
33W |
33W |
||

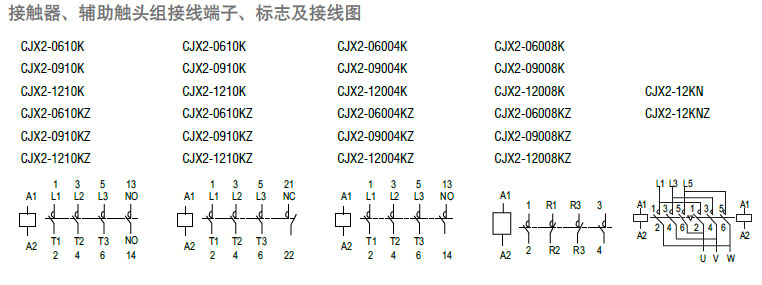

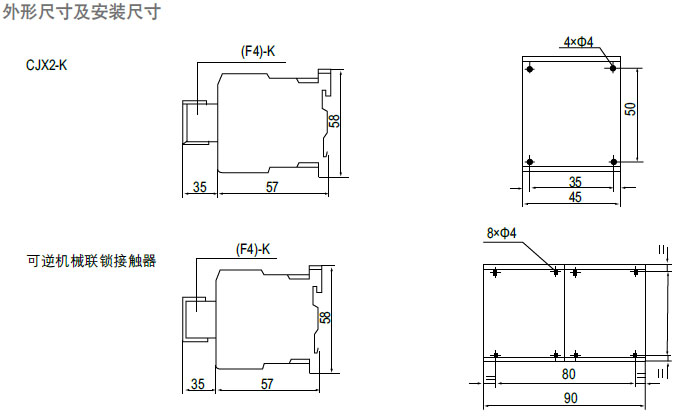

安装使用及维护
安装前应检查有关的技术数据(如额定电压、电流、操作频率等是否符合要求)安装时，应该按规定条件安装，接触器线圈的接线端子符号应朝上方，符合人的视觉习惯。对有金属安装底板的接触器要妥善接地。接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。使用时如发现有不正常噪音，可能 是铁芯极面上有污物，请擦净极面。使用中，应定期检查产品各种件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。订货须知
订货时必须指明
接触器完整和的名称号；线圈的额定工作电压、频率等；例:交流接触器CJX2K-0910 /22V /50台
