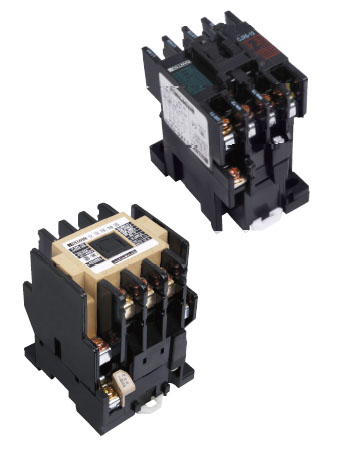

CJX5系列交流接触器

CJX5系列交流接触器

￥ 0.00
0.00


用途：
　　CJX5系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，额定工作电压至660V，在AC-3使用类别下额定工作电压为380V时，额定工作电流至105A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
       本接触器和SK、SN具有同功能等同互换使用，是CJ0、CJ10等老产品理想的更新换代产品。

工作条件和安装条件：

周围空气温度为-5℃至+40℃，24小时内其平均值不超过+35℃；
海拔不超过2000m；
安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对温度不超过90%，并考虑因温度变化发生在产品上的凝露；
周围微观环境污染等级为“污染等级3”；
安装类别为“安装类别Ⅲ”；
接触器安装面与垂直面倾斜度不超过±5°；
接触器可采用螺钉安装或扣装在35mm、75mm的安装轨上。

结构特点：
接触器动作为直动式，触头为双断点。与CJX2系列接触器相比具有辅助触头多的特点，同时还可以增加辅助触头组。

技术参数：
接触器的主要技术参数见表1、表2；
接触器线圈电压为：交流24V、36V、48V、110V、220V、380V。注:特殊规格可以同本公司协商订购；
动作特性:吸合电压85-110%Us，释放电压20-75%Us。


型号

CJX5-09

CJX5-12

CJX5-16

CJX5-22

CJX5-30

CJX5-40

CJX5-50

CJX5-62

CJX5-80

CJX5-105

额定工作电流(A)

AC3

9

12

16

22

30

40

50

62

85

105

AC4

2.5

3.4

4.8

7.5

12

12

16

23

30

40



可控制的三相鼠笼电动机最大功率PAC3(KW)

2.2

3

4

5.5

8.5

12

17

19

24

30

25

主触头性能

4

5.5

7.5

11

15

18.5

22

30

45

55

45

4

5.5

7.5

7.5

11

15

22

30

45

55

45

约定发热电流Ⅰth(A)

20

20

25

32

50

60

80

100

135

135

操作频率

电寿命

AC4(次/h)

300

AC3(次/h)

1200

1200

1200

1200

600

600

600

600

600

600

机械寿命(次/h)

3600





AC4(次×105)

2

2

2

2

1.5

1.5

1.5

1.5

1

1





AC3(次×105)

10

10

10

10

8

8

6

6

6

6

机械寿命(次×106)

10

10

10

10

8

8

8

8

6

6

额定绝缘电压

660V


接触器辅助锄头

使用类别

额定工作电压（V）

额定工作电力（A）

控制容量

约定发热电流（A）

寿命

接通

分断

AC-15

380

0.95

3600VA

360VA

10

同主触头

AC-13

220

0.15

33W

33W


安装使用及维护
安装前应检查产品的技术数据如额定工作电压、电流、线圈控制电压等是否符合要求。
安装使用应符合工作条件和安装条件。
接线端螺钉应拧紧，检查接线正确无误后，再行投入使用。
使用时如发现有不正常噪音，应清除铁芯极面上的污物。使用中应定期检查产品各部件，要求可动部分无卡滞，紧固件无松脱，零部件如有损坏应及时更换。

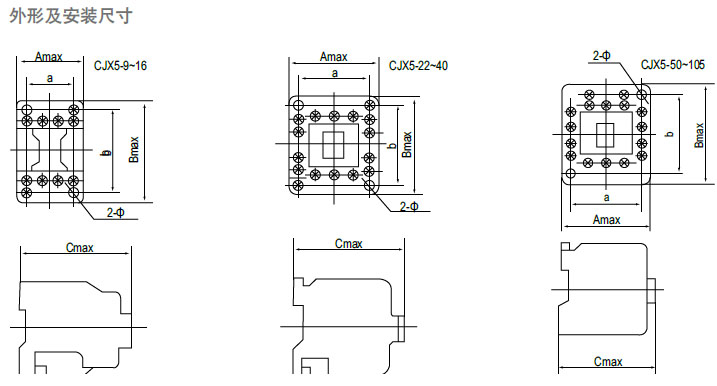

型号

外形尺寸

安装尺寸

安装导轨

Amax

Bmax

Cmax

a

b

φ

CJX5-9(S-K10)

CJX5-12(S-K11)

45

68

80

32±0.5

50±0.5

4.5

35mm

CJX5-12(S-K12)

53.5

68

80

35±0.5

52±0.5

4.5

CJX5-16(S-K18)

46

68

88

35±0.5

50±0.5

4.5

CJX5-22(S-K20)

69

82

89

54±0.5

60±0.5

4.8

CJX5-22(S-K21)

69

82

97

54±0.5

60±0.5

4.8

CJX5-30(S-K25)

CJX5-40(S-K35)

82

90

104

65±0.6

71±0.6

4.8

CJX5-50(S-K50)

CJX5-62(S-K65)

90

108

108

70±0.6

75±0.6

5

CJX5-85(S-K80)

CJX5-105(S-K95)

102

126

129

80±0.6

110±0.7

6




订货须知
　　订货时必须指明
接触器的型号(必要时可以注括号中的老型号),小规格产品的常开、常闭触头数；
线圈的额定电压及频率；
订购数量,
　例如:CJX5-12交流接触器，辅助触头为一个常闭触头，线圈规格380V、50Hz、300台。
