JZC4系列交流中间继电器

JZC4系列交流中间继电器

0.00
0.00


用途:
  JZC4系列交流中间继电器适用于交流50Hz或60Hz,电压至660伏电路中,作为信号放大,隔离之用。本产品和CA2-DN、CA3-DN、JZC3具有相同功能可等同互换使用,是JZ7等老产品理想的更新换代产品。

工作条件和安装条件:
1~6条同CJX2系列交流接触器。

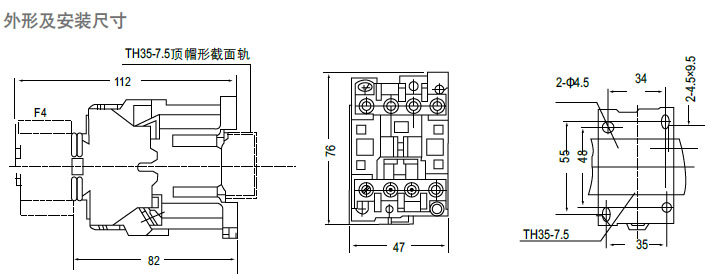

中间继电器可采用螺钉安装或扣装在35mm安装卡轨上。

结构特点:
触点采用强制摩擦结构,有自洁作用;动静接点构成网状接触,保证低电 压小电流(6V或10mA以上)接点接触可靠;
产品体积小、重量轻、安全可靠。操作频率最高可达3次/S;
产品积木式结构,可加装辅助触头组,增加触头对数;或加装空气延时头 等,以便扩大用途。


技术参数:
额定绝缘电压为660V;
额定工作电压为交流380V和直流220V;
触头性能符合表1;
中间继电器的线圈电压和动作特性同CJX2系列交流接触器。


使用类别

额定工作电压(V

额定工作电力(A

控制容量

约定发热电流(A

寿命

接通

分断

AC-15

380

0.95

3600VA

360VA

10

同主触头

AC-13

220

0.15

33W

33W


订货须知
 订货时必须指明

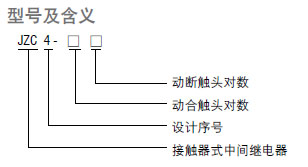

中间继电器的全型号及名称;
线圈的额定电压及频率;

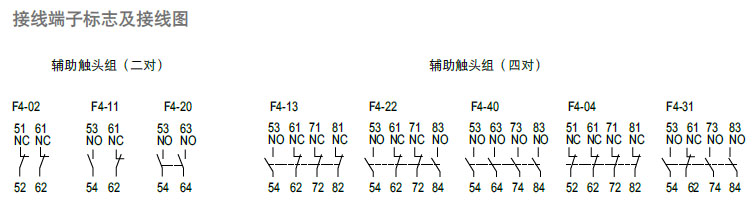

若需订F4系列辅助触头组,必须指明全型号及名称;订购数量,
